SISTEMA ARGHUS NIMF15LT
CERTIFICACION de Tratamientos Fitosanitarios Norma NIMF Nro.15 -IPPC-FAO
El Sistema ARGHUS NIMF15LT realiza procesos de Auditorías certificadas de Tratamiento Térmicos (HT) Fitosanitarios bajo la Norma NIMF Nro. 15 de la IPPC - FAO, integrando software / hardware (Interface, sensores de temperatura, accesorios) que se puede instalar sobre cualquier horno o secadero y poder cumplir con las requerimientos de las ONPFs (SENASA, SAG, MAPA, SEMAVE, APHIS-USDA, MIDA, ICA, SENASAG, MAF, ...etc) en la implementación de la normativa en sus respectivos países.
El Sistema ARGHUS NIMF15LT posee características únicas en el Registro, Auditoría, Trazabilidad y Certificación de tratamientos térmicos.
a) Provee la capacidad de Registrar , Encriptar, Almacenar y transportar información completa de un tratamiento termico (HT).
b) Provee Sensores de temperatura únicos e identificables (no se pueda fabricar otro con igual numero de serie).
c) Provee Sensores robustos (resistente a golpes, humedad, frio /calor, electromagnetismo).
d) Provee un medio confiable de almacenar la información encriptada (que lo registrado no cambie).
e) Provee un medio para auditar automáticamente cambio de la información generada (si alguien modifica la información, esta acción es detectable).
f) Provee un muy alto grado de reutilización.
g) Provee un medio para seguir registrando la temperatura aun cuando se corte temporariamente la energía o no funcionen los vinculos de comunicación.
h) Provee un medio de resguardar los datos automáticamente (back-up).
i) Provee un medio de registro de ultra-bajo consumo de energía: se alimenta del puerto serie de la computadora sobre la que se instala el sistema.
DESCRIPCION
ARGHUS NIMF15LT V2.3.1 ( integrado en los KITs ARGHUS NIMF15LT), ENCRIPTA DINAMICAMENTE la información, y cumple ampliamente con las especificaciones de Seguridad solicitadas por las ONPFs de todos los paises(SENASA, SAG, MAPA, SENASAG, SEMAVE, ICA,APHIS, ..etc) permitiendo tanto al sector Privado (Empresas) como de Fiscalización (ONPFs), una metodología muy segura e inviolable de CERTIFICAR la Trazabilidad de todos los Procesos de Tratamientos Térmicos recomendados por la Norma NIMF Nro. 15 de la IPPC -FAO.
ARGHUS NIMF15LT V2.3.1 cumple ampliamente los requisitos de la nueva Resolución 199/2013 del SENASA .
Mediante una PC, a la que se le instala el software ARGHUS NIMF15LT que se comunica con interface iSHA X41/2 (Gateway) y esta mediante un cable UTP remotamente con el Concentrador que dentro de la Cámara Térmica distribuye el enlace con los sensores inteligentes Dira. Por medio de la interfaz del software se configura el sistema de acuerdo a los requerimientos del País, cantidad de sensores ARGHUS DIRA T3XX y DIRA T103, Posición física dentro de la cámara, Tiempo entre muestras, Operadores de Inicio/Fin, Responsables Técnicos, Precintos de Seguridad, Tipo-Unidad de Materiales a Certificar , Clientes, etc.
Todos estos parametros sensibles de la norma NIMF Nro.15 de la IPPC-FAO, como Temperatura de Certificacion (56°C), Tiempo Minimo de Exposicion (30 min.), Código del Centro de Tratamiento (Ej. AR-08768 ) , Cantidad Minima de Sensores de Nucleo de la madera y Cantidad Minima de Sensores de Ambiente dentro de la camara, definida por la ONPF (SENASA, SAG,...) se mantiene en forma segura e inviolable .
El sistema numera automáticamente en forma inviolable cada evento de Tratamiento Termico (HT) con un número único, ascendente, traceado con la fecha-hora-minuto-seg de comienzo.

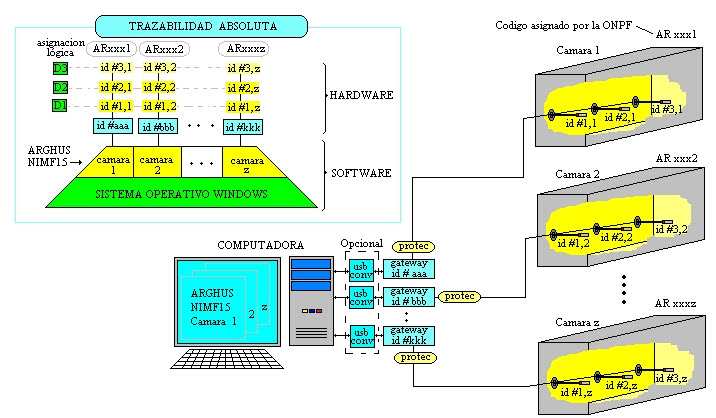

El sistema permite ser instalado en una o mas cámaras de tratamiento termicos, todas controladas desde una sola computadora (requiere kit base por cada cámara) y con TRAZABILIDAD ABSOLUTA sobre una o mas camaras instaladas.
Cada cámara lo atiende un Gateway con Identificacion Electrónica Unica.
Cada Gateway atiende a Sensores Inteligentes con Identificacion Electronica Unica.
Esto conforma una cadena de identificadores electronicos (id #xxx) único e irrepetible, por lo que no es posible intercambio de información entre una camara y otra.
Todos los #ID (identificadores electronicos) tienen una única correspondencia entre la asignación lógica y la posicion FISICA que se le defina.
Ademas es Absolutamente Traceable los datos recogidos por el software del sistema central, identificando cualquier cambio de componentes no autorizado.
¨TODOS LOS EQUIPOS y SENSORES QUEDAN UNIVOCAMENTE DEFINIDOS y NO ES POSIBLE CAMBIAR ABSOLUTAMENTE NADA , EXCEPTO QUE SE REGISTRE EL CAMBIO , QUEDANDO LA TRAZA ELECTRONICA DE TODOS LOS CAMBIOS, OPERACIONES y MANIOBRAS REALIZADAS EN EL SISTEMA¨
Una caracteristica muy importante es la CALIDAD de los datos de temperatura tomados en el nucleo de las muestras testigos de los Embalajes de Madera que se van a CERTIFICAR.
Los Sensores Inteligentes ARGHUS DIRA T3xx estan construidos con un material acrilico de igual caracteristica de transferencia termica que la madera, lo que permite medicion exacta de temperatura de nucleo.

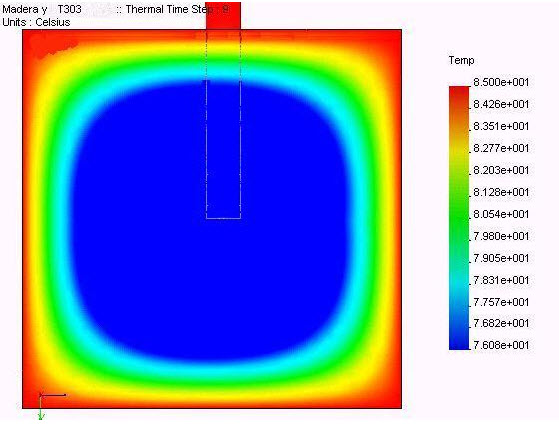

En esta imagen obtenida mediante analisis térmico se muestra un sensor DIRA T303-x inserto en la muestra testigo de madera, mediante una perforacion que se realiza previamente con una Broca de 10 mm (disponible en el KIT).
Observe como la zona sensible al calor del Sensor Inteligente DIRA T303-x (base de la capsula metalica cilindrica) queda tomando temperatura en el nucleo de la madera.
La distribucion de calor desde los bordes de la muestra testigo hasta el nucleo es uniforme y no se altera por la inserción del Sensor Inteligente DIRA T303-x. Esta tecnología es propietaria de ARGHUS y ningun otro sistema la dispone.
DESCRIPCIÓN de ARGHUS NIMF15 LT
Utilizando una broca se realiza en forma muy sencilla, ágil y precisa, las perforaciones de 10 mm en las muestras testigos para luego instalar los sensores ARGHUS DIRA T303 en las muestras . Identicamente se realizan perforaciones de 7mm o 5.5mm para ARGHUS DIRA T307 y ARGHUS DIRA T355 respectivamente.
Se inicia el TT (Tratamiento Termico), el SE ( Secado en Estufa) o IQP (Impregnación Quimica a Presion), ya que todos tienen requerimientos de Temperatura – Tiempo.
Durante el tratamiento los sensores ARGHUS DIRA T3XX registran la temperatura del nucleo de la muestra testigo, sin interferir en los gradientes de temperatura del centro de las muestras. Los Sensores Inteligentes estan construidos con un producto de igual caracteristica de transferencia termica que la madera, por lo que la simulacion del nucleo es excelente.
Al igual, el o los sensores ARGHUS DIRA T103 registran la temperatura ambiente, cumpliendo con todo los requerimientos de la norma impuesta segun el pais.
Los Sensores Inteligentes ARGHUS DIRA TXXX permiten ser conectados en red mediante un unico cable bipolar, para monitorear la evolución de la temperatura (del nucleo de la madera y del ambiente) en tiempo real, pudiendo visualizar los estados de certificacion NIMF15 de cada sensor en forma individual.
Las trazas de temperatura del nucleo de la madera y en el ambiente quedan registradas en un archivo ENCRIPTADO de la PC en forma automática.
El sistema es INMUNE a CORTES de ENERGIA, caidas del sistema, etc. que no afecten por un periodo de tiempo superior a tres muestras.
Los sensores ARGHUS DIRA T3XX / T103 son reutilizables y tienen una duración ilimitada. Registran entre –40°C y +125°C, con una precisión de +0,5/-0,5 °C y una resolución mejor a 0,1°C.

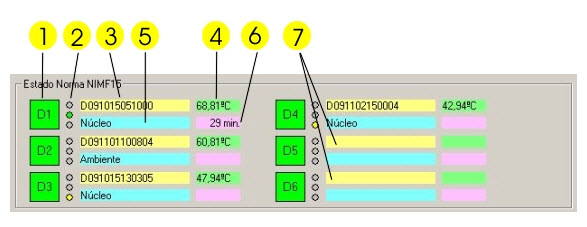

La zona de status de los sensores inteligente provee toda la información en tiempo real para una correcta y muy fácil visualización del progreso del Tratamiento Térmico.
(1) Posición física y estado de conexión del sensor Dira T3XX / T103.
(2) Leds de Estados de Certificación de Sensor Dira T3XX Di.
(3) Numero de Serie de Sensor Inteligente Di.
(4) Temperatura actual registrada por el Sensor Inteligente Di.
(5) Tipo de sensor (núcleo de madera o ambiente) en la ubicación Di.
(6) Tiempo restante para la certificación del Sensor Di.
(7) Zona de un Sensor Inteligente Di deshabilitado.

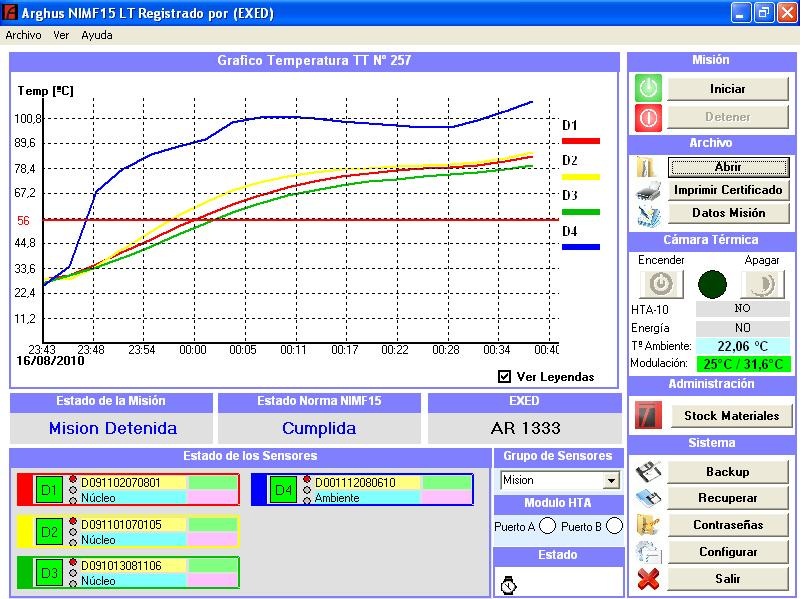

La siguientes curva muestras muestran ejemplo de monitoreo de la temperatura según la norma NIMF15 y como evoluciona el estado de los Sensores Inteligentes de acuerdo a la curva de temperatura, que se visualiza por el color de led encendido en la pantalla principal.
Durante una misión o Tratamiento Térmico se pueden desconectar uno o más sensores Dira T3XX / T103, o se puede cerrar accidentalmente la Aplicación ARGHUS NIMF15 LT o incluso “congelarse” la PC o el sistema operativo. En cualquiera de estas circunstancias, siempre que la eventualidad no dure mas que el tiempo equivalente a tres muestras, el sistema se recupera automáticamente.

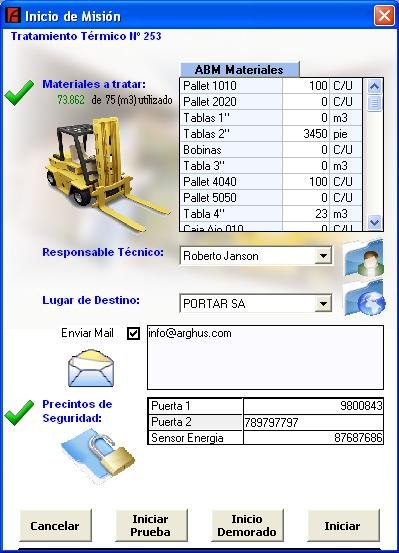

ARGHUS NIMF15 LT le permite dar Inicio a un Tratamiento Termico mediante un simple procedimiento, diseñado de forma que imposibilita que el operador se equivoque u omita datos esenciales, eligiendo hasta 7 materiales (de entre todos los definidos), Responsable Técnico, Destino / email (opcional) y Precintos de Puertas,
Puede elegir en Iniciar un Tratamiento en ese momento, o elegir un Inicio Demorado, para que comienze mas tarde en forma totalmente automatica.
Si lo desea puede Iniciar un Tratamiento de Prueba, donde se ejecuta exactamente todo igual que un tratamiento fiscalizado, pero no aumenta el numerador automatico de numero de tratamiento, no genera informacion a la base de datos de stock de materiales , y las impresiones resultan con marcas de agua que lo invalidan. Esto permite hacer pruebas, o entrenamiento sin afectar los parametros de fizcalizacion.
El acceso al INICIO o FIN de un Tratamiento Termico esta restringido a la autenticacion del Operador o Responsable Tecnico que desea ejercer esa accion
Esto permite realizar la traza del o los operadores que inician o finalizan un Tratamiento Termico.

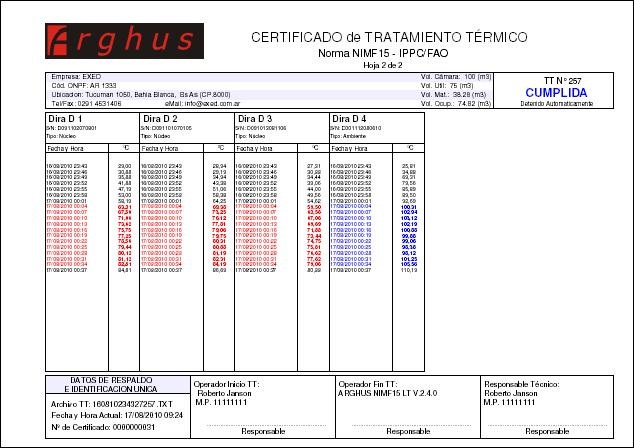

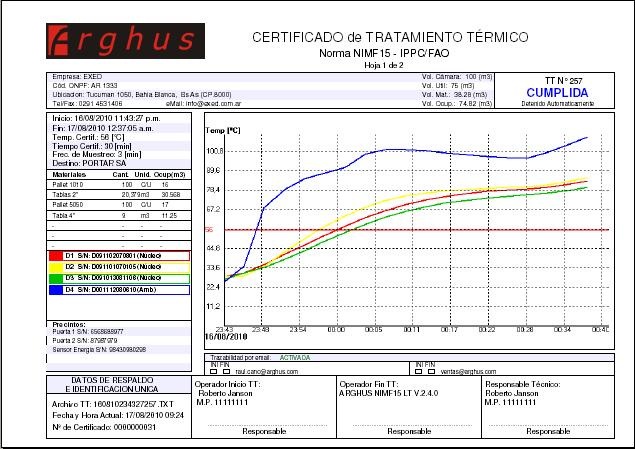

La impresion de los certificados (automatica o manual) es muy facil y permite emitir en un formato muy claro la documentación necesaria para ser presentada al SENASA, SAG,MAPA etc., remarcando con otro color el periodo de certificacion de temperatura en el nucleo y su correspondiente temperatura ambiente. Contiene la información del tratamiento térmico, parametros y datos para su trazabilidad total y absoluta.
